一、光纤收发器定义

    光纤收发器,是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元,在很多地方也被称之为光电转换器(Fiber Converter)。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,且通常定位于宽带城域网的接入层应用;如:监控安全工程的高清视频图像传输;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。


    二、光纤收发器应用

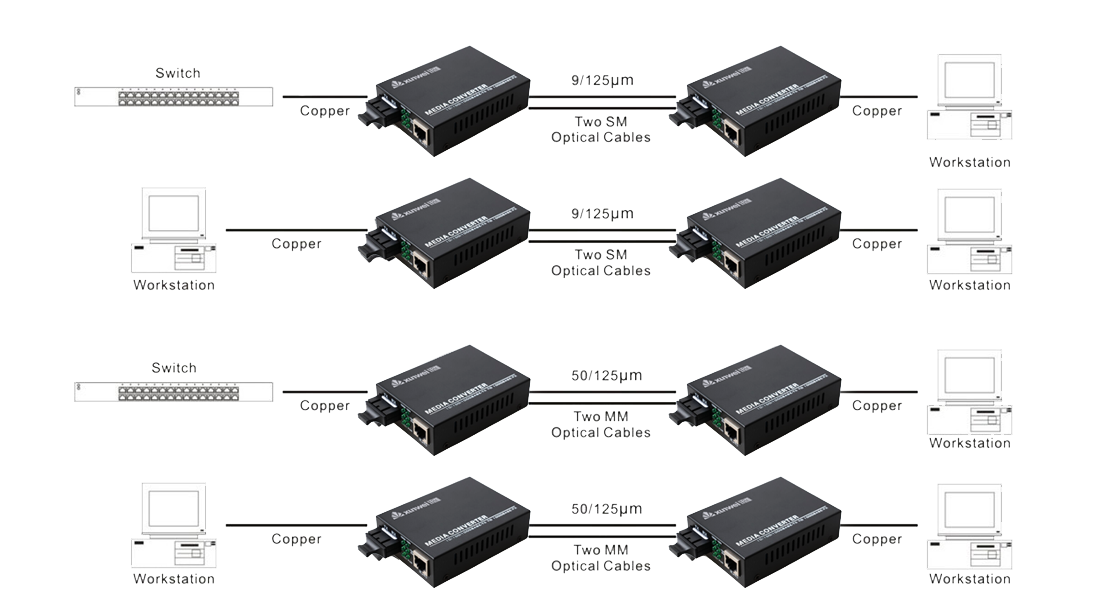

    光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器,也为需要将系统从铜线升级到光纤,为缺少资金、人力或时间的用户提供了一种廉价的方案。光纤收发器的作用是,将我们要发送的电信号转换成光信号,并发送出去,同时,能将接收到的光信号转换成电信号,输入到我们的接收端。

    三、光纤收发器分类


    1、按性质分类

    单模光纤收发器:传输距离20公里至120公里;
    多模光纤收发器:传输距离2公里到5公里;
    如5公里光纤收发器的发射功率一般在-20~-14db之间,接收灵敏度为-30db,使用1310nm的波长;而120公里光纤收发器的发射功率多在-5~0dB之间,接收灵敏度为-38dB,使用1550nm的波长。

    2、按所需分类

    单纤光纤收发器:接收发送的数据在一根光纤上传输;
    双纤光纤收发器:接收发送的数据在一对光纤上传输;
    顾名思义,单纤设备可以节省一半的光纤,即在一根光纤上实现数据的接收和发送,在光纤资源紧张的地方十分适用。这类产品采用了波分复用的技术,使用的波长多为1310nm和1550nm。但由于单纤收发器产品没有统一国际标准,因此不同厂商产品在互联互通时可能会存在不兼容的情况。另外由于使用了波分复用,单纤收发器产品普遍存在信号衰耗大的特点。

    3、按工作层次/速率分类

    100M以太网光纤收发器:工作在物理层;
    10/100M自适应以太网光纤收发器:工作在数据链路层;
    按工作层次/速率来分,可以分为单10M、100M的光纤收发器、10/100M自适应的光纤收发器和1000M光纤收发器以及10/100/1000自适应收发器。其中单10M和100M的收发器产品工作在物理层,在这一层工作的收发器产品是按位来转发数据。该转发方式具有转发速度快、通透率高、时延低等方面的优势,适合应用于速率固定的链路上,同时由于此类设备在正常通信前没有一个自协商的过程,因此在兼容性和稳定性方面做得更好。

    4、按结构分类

    桌面式(独立式)光纤收发器:独立式用户端设备;
    机架式(模块化)光纤收发器:安装于十六槽机箱,采用集中供电方式;
    桌面式光纤收发器适合于单个用户使用,如满足楼道中单台交换机的上联。机架式(模块化)光纤收发器适用于多用户的汇聚,目前国内的机架多为16槽产品,即一个机架中最多可加插16个模块式光纤收发器。


    5、按管理类型分类

    非网管型以太网光纤收发器:即插即用,通过硬件拨码开关设置电口工作模式;
    网管型以太网光纤收发器:支持电信级网络管理;

    大多数运营商都希望自己网络中的所有设备均能做到可远程网管的程度,光纤收发器产品与交换机、路由器一样也逐步向这个方向发展。对于可网管的光纤收发器还可以细分为局端可网管和用户端可网管。局端可网管的光纤收发器主要是机架式产品,大多采用主从式的管理结构,主网管模块一方面需要轮询自己机架上的网管信息,另一方面还需收集所有从子架上的信息,然后汇总并提交给网管服务器。如武汉烽火网络所提供的OL200系列网管型光纤收发器产品支持1(主)+9(从)的网管结构,一次性最多可管理150个光纤收发器。

    用户端网管主要可以分为三种方式:第一种是在局端和客户端设备之间运行特定的协议,协议负责向局端发送客户端的状态信息,通过局端设备的CPU来处理这些状态信息,并提交给网管服务器;第二种是局端的光纤收发器可以检测到光口上的光功率,因此当光路上出现问题时可根据光功率来判断是光纤上的问题还是用户端设备的故障;第三种是在用户端的光纤收发器上加装主控CPU,这样网管系统一方面可以监控到用户端设备的工作状态,另外还可以实现远程配置和远程重启。在这三种用户端网管方式中,前两种严格来说只是对用户端设备进行远程监控,而第三种才是真正的远程网管。但由于第三种方式在用户端添加了CPU,从而也增加了用户端设备的成本,因此在价格方面前两种方式会更具优势一些。随着运营商对设备网管的需求愈来愈多,相信光纤收发器的网管将日趋实用和智能。

    6、按电源分类

    内置电源光纤收发器:内置开关电源为电信级电源;
    外置电源光纤收发器:外置变压器电源多使用在民用设备上。

    7、按工作方式分类

    全双工方式(full duplex)是指当数据的发送和接收分流,分别由两根不同的传输线传送时,通信双方都能在同一时刻进行发送和接收操作,这样的传送方式就是全双工制,如图1所示。在全双工方式下,通信系统的每一端都设置了发送器和接收器,因此,能控制数据同时在两个方向上传送。全双工方式无需进行方向的切换,因此,没有切换操作所产生的时间延迟。

    半双工方式(half duplex)是指使用同一根传输线既作接收又作发送,虽然数据可以在两个方向上传送,但通信双方不能同时收发数据,这样的传送方式就是半双工制。采用半双工方式时,通信系统每一端的发送器和接收器,通过收/发开关转接到通信线上,进行方向的切换,因此,会产生时间延迟。

    四、光纤收发器优势

    提到光纤收发器,人们常常不免会将光纤收发器与带光口的交换机进行比较,下面主要谈一下光纤收发器相对于光口交换机的优势。

    首先,光纤收发器加普通交换机在价格上远远比光口交换机便宜,特别是有些光口交换机在加插光模块后会损失一个甚至几个电口,这样可以使运营商在很大程度上减少前期投资。

    其次,由于交换机的光模块大多没有统一标准,因此光模块一旦损坏就需要从原厂商用相同的模块更换,这样给后期的维护带来很大的麻烦。但光纤收发器不同厂商的设备之间在互连互通上已没有问题,因此一旦损坏也可以用其他厂商的产品替代,维护起来非常容易。

    还有,光纤收发器比光口交换机在传输距离上产品更加齐全。当然光口交换机在很多方面上也具有优势,如可统一管理、统一供电等。
