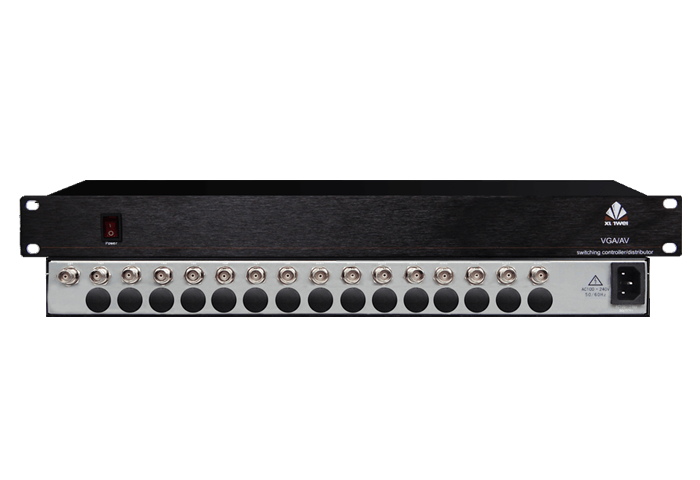

SDI分配器


产品简介

XUNWEI™SDI 分配器是一款专业的 1 路输入、多路输出分配放大器,用于 3G-SDI 和多速率 HD-SDI 串行数据视频信号分配传输,其最高速率可达 2.97 Gbps。它能自动 识别并适应符合 SMPTE 和 ITU 标准(包括 SMPTE 259M、292M 和 424M 以及 ITU-R.BT601 和 BT1120)的通用串行数字视频信号。SDI分配器 是应用于广播和视频生产设施、医学设施、舞台租赁以及其它需要将单一串行数字视频信号源同时发送到多台显示设备等环境的理想选择。


产品特性

高清分辨率

XUNWEI™SDI分配器支持分辨率高达1080p/60Hz,图像清晰稳定。

性能稳定

XUNWEI™SDI分配器具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能,故障率低。

增益补偿

XUNWEI™SDI分配器采用高性能的图像处理及信号长矩离传输失真增益补偿技术,图像输出更加稳定可靠。

数字传输

XUNWEI™SDI分配器支持任何高分辨率运动、静止图像无失真传输;克服了常规的模拟多信号同时传输时交调干扰严重、容易受环境干扰影响。

长距传输

XUNWEI™SDI分配器可将高达1080p分辨率的DVI信号传输至100米的距离。

无缝级联

XUNWEI™SDI分配器支持无缝级联,通过级联可以增加HDMI的输出口数量。


产品参数

带宽(速率) 3Gbps
通道间隔离度 >65dB
最大传播延时 5ns(±1ns)
信号输入 1路3G-SDI
信号输出 2/4/8/16/32路3G-SDI
最大分辨率 1080P/60Hz
最大传输距离                                           100m
信号类型 SD-SDI/HD-SDI/3G-SDI信号
视频接口 BNC
最小电平                           0.5Vp-p
最大电平 1.0Vp-p
阻抗 75Ω
回波损耗 -30db@5MHz
电 源 180VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
尺寸 桌面式/1-2U机架式
