SDI矩阵切换器


产品简介

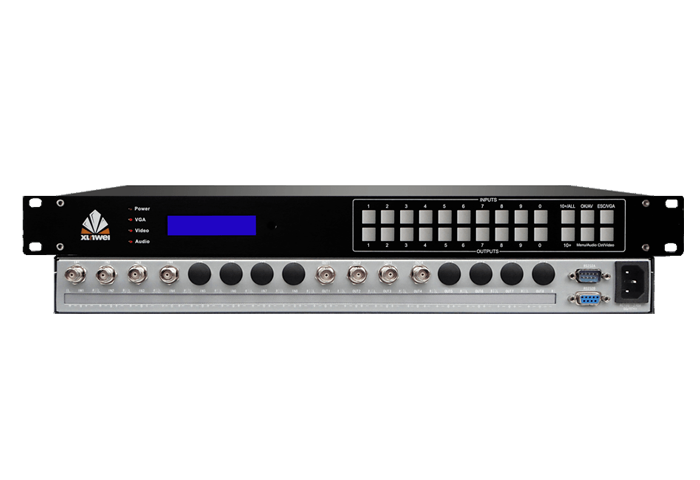

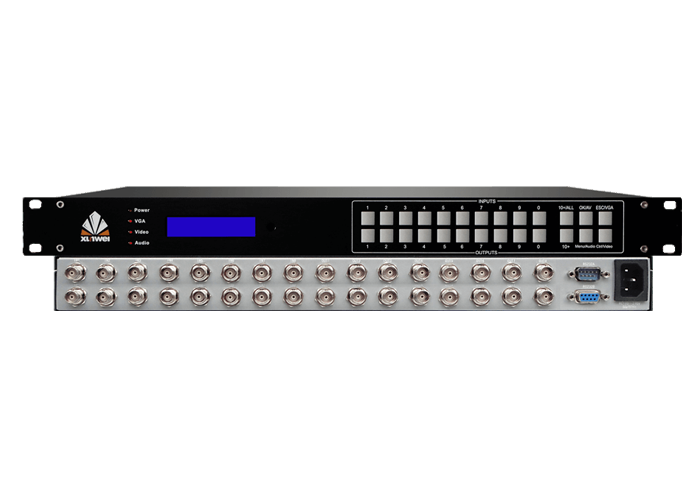

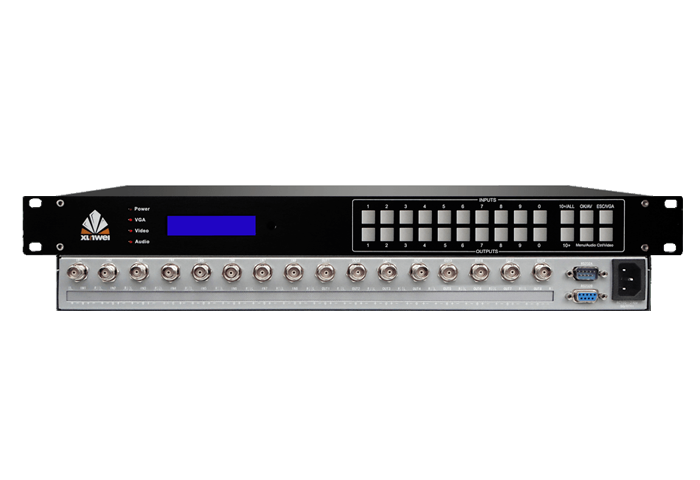

XUNWEI™ SDI矩阵切换器是讯维研发生产的一多通道输入输出3G-SDI视频矩阵系统产品,用于将多个数字3G/HD/SD-SDI高清视频信号切换到输出通道中的任一输出通道。SDI系列数字高清矩阵内部采用专用的3Gb/s高速开关芯片,图像清晰无误码;输入端采用了自适应均衡专用芯片,提高了输入信号的适应能力,输出带驱动设计,有效增强了输出能力。SDI数字高清矩阵主要应用于高清广播电视工程、高清可视会议厅、大屏幕显示工程、高清电视教学、指挥控制中心等高清应用场所。


产品特性

1080P分辨率

XUNWEI™SDI矩阵切换器采用超强图像处理芯片,轻松实现1080P(1920*1080)高清分辨率。

预案管理

XUNWEI™SDI矩阵切换器提供最多32个用户自定义的输出通道配置方案,在客户端可以轻松管理预案的调用与管理。

模块化设计

XUNWEI™SDI矩阵切换器采用模块化设计,即机箱加板卡,可根据现场需求自由扩展。(部分型号)

控制灵活

XUNWEI™SDI矩阵切换器支持RS32(软件)、面板、遥控、网络(选配)等多种控制方式。

自动轮巡

XUNWEI™SDI矩阵切换器可设置轮巡通道、时间、间隔,可轻松实现信号自动切换。

3G-SDI

XUNWEI™SDI矩阵切换器支持SG-SDI信号,同时兼容HD-SDI和SD-SDI信号传输。


产品参数

带宽(速率) 3GBits
亮色度干扰 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大传播延时 5ns(±1)
切换速度 ≤180ns
输出分辨率 1080P/60Hz(1920*1080)
信号类型 SDI数字信号
接口 BNC
最小电平 0.5Vp-p
最大电平 1.0Vp-p
阻抗 75Ω
回波损耗 -30db@5MHz
控制方式 面板、遥控、软件、网络
面板按键 触点
控制接口 RS-232(DB9)
波特率与协议波特率                            9600
数据位 8位
停止位 1位,无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
电 源 100VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品尺寸 1-12U
