高清混合矩阵


产品简介

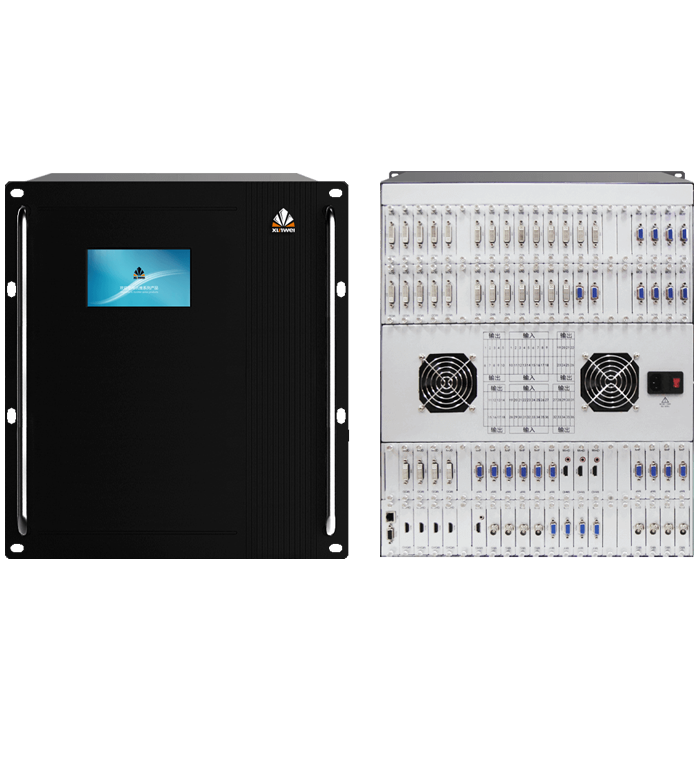

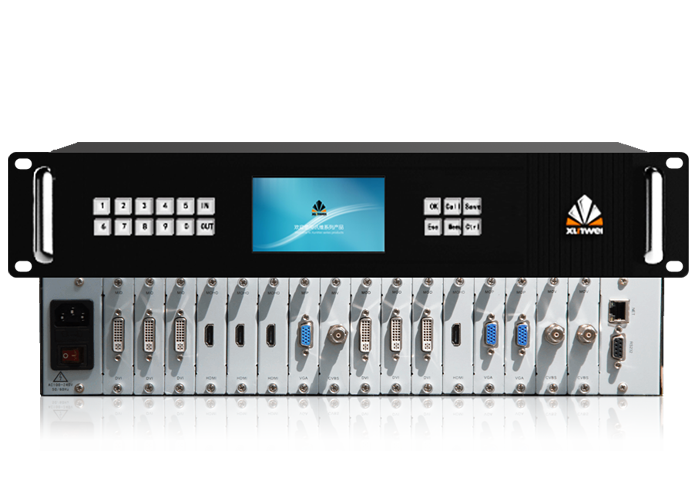

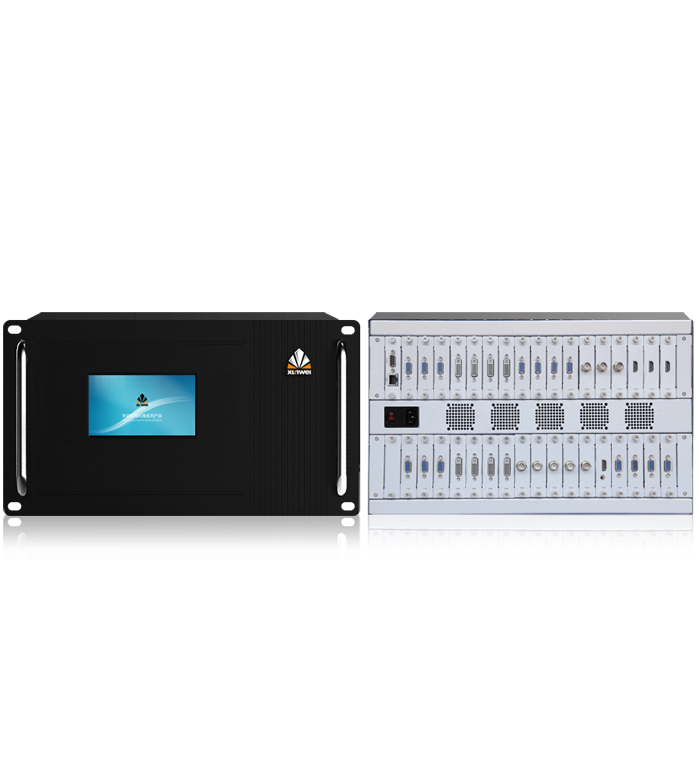

XUNWEI™新一代研发生产的多个模拟和数字矩阵整合于一个真正模块化、可扩展、可现场配置的高清混合矩阵。其最大的特点是采用插卡式机箱设计,非常适合于在最短的时间内,花费最少的人力成本来安装新的或替换已有的矩阵切换器板卡。从8、16&17、36、72、最大可配置为 144x144。可选择HDMI、DVI、VGA&RGB、3G-SDI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入输出,解决了视音频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。


产品特性

远程云控制

XUNWEI™开发的混合矩阵远程云控制设备,结合大多数用户的实际需求,运用现代互联网技术与“物联网”技术相结合,通过WIFI\2G\3G\4G\5G、Internet等网络用户可运用智能手机(Android、iPhone)、平板电脑、台式电脑等可轻松实现远程控制矩阵设备,包括矩阵的信号选择、预案的设定和状态的查看。

图像调节

XUNWEI™高清混合矩阵结合大多数用户的实际需求和现场的实际应用,研发新增了“图像位置、大小、相位移动”功能。

单卡单路

XUNWEI™高清混合矩阵采用单路可拔插板卡设计,支持CVBS、YPBPR、VGA、HDMI、DVI、3G-SDI、HDBaseT、Fiber信号输入,支持CVBS、YPBPR、VGA、HDMI、DVI、3G-SDI、HDBaseT、Fiber信号输出,每张板卡可配置不同的分辨率,可完成8×8\18×18\36×36\72×72\144X144路信号的配置组合。

无缝切换

XUNWEI™高清混合矩阵支持各种数字、模拟信号间的无缝切换,切换过程无黑屏、无延时。

触摸屏技术

XUNWEI™高清混合矩阵根据机箱规格分别配置7/12.1寸电容触摸屏,带来所触即所得的操作便捷。

APP控制

XUNWEI™高清混合矩阵可通过安卓或苹果APP商城下载矩阵控制软件APP,安装APP后可通过手机或平板电脑对矩阵进行远程控制,包括信号切换、轮循设置、预案设置及系统设置四大功能,大大提高设备的可操作性,方便用户随时随地进行远程控制。

4K分辨率

XUNWEI™高清混合矩阵支持4K(3840*2160)分辨率图像输入输出切换显示,为你带来震撼的视觉体验。


产品参数

带宽(速率) 12.95Gbps
通道间隔离度 >65dB
最大传播延时 5ns(±1ns)
切换速度 ≤100ns(支持无缝切换)
信号输入 CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
信号输出 CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
支持分辨率 4K/30Hz(3840*2160),1080P/60Hz
控制方式 面板、遥控、软件、网络
面板按键 触点
控制接口 RS-232(DB9)
波特率与协议波特率                           9600
数据位 8位
停止位 1位,无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
TCP/IP接口 RJ45
网络控制协议 UDP;TCP/IP
电 源 100VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
尺寸 2-40U
