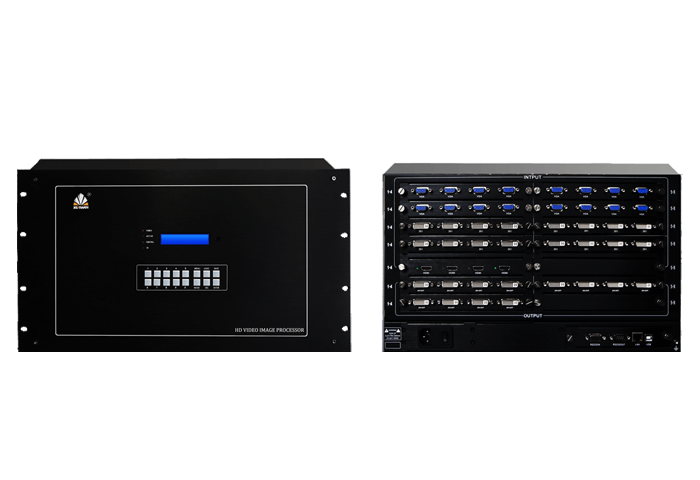

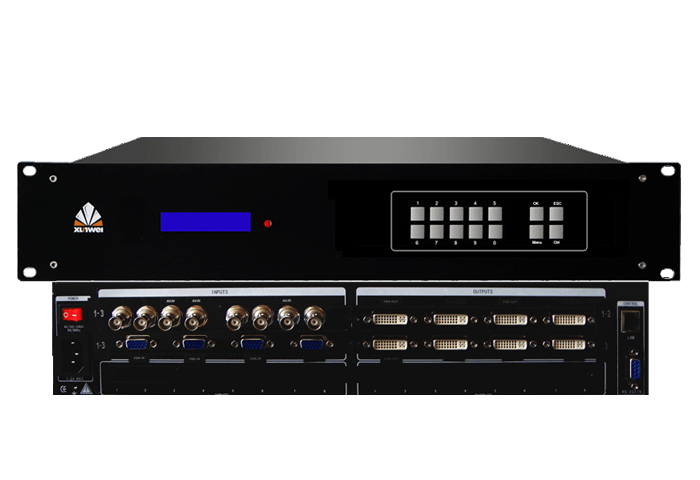

边缘融合器


产品简介

XUNWEI™ 边缘融合器是讯维自主研发生产,将多组投影机投射出的画面进行边缘重叠,并通过融合技术显示出一个没有缝隙更加明亮,超大,高分辨率的整幅画面,画面的效果就象是一台投影机投射的画面的投影机融合处理系统。采用分布式设计理念,将信号接入、画面拼接、融合带处理等相关功能从系统上区分开,使得不同的功能在各自独立的硬件中处理实现,最大程度提升了设备的稳定性。内置多画面拼接处理器和融合生成两大功能,简化无缝投影显示系统的构架,信号源、融合器、投影机三点一线的结构即可完成无缝投影显示系统。采用卡笼式机箱设计,输入输出板卡自由组合,完成各类输入信号灵活接入,支持用于 SDI、 HDMI、DVI、VGA、CVBS复合视频等高标清视频源的多种输入和输出卡的组合。


产品特性

图像几何校正

XUNWEI™边缘融合器采用几何校正极速处理算法,可快速调整柱面幕、平面幕;支持投影仪正投、背投、斜向及画面缩放、平移、梯形校正、偏转校正等功能。

图像颜色校正

XUNWEI™边缘融合器独有的全色域校正技术,512组色域校正参数,可有效消除多台投影仪间的颜色差异,64条融合带曲线控制,精确调整融合带颜色曲线。

图像暗场校正

XUNWEI™边缘融合器支持暗场补偿功能,可自动或手动调整补偿区域色阶,消除实现全黑图像下的投影机融合重叠部分的亮带。

CBD显示技术

XUNWEI™边缘融合器采用CBD显示技术,超大信号上面多画面信号显示,画外画(POP)平铺模式,画中画(PIP)叠加模式,画面叠加、漫游、跨屏、缩放。

信号同步技术

XUNWEI™边缘融合器设备采用单时钟纯数字同步技术,在播放高速动态视频时,图像流畅衔接使得极具视觉价值。

融合带调整

XUNWEI™边缘融合器具有融合带自动羽化像素精调,图像参数(白平衡、亮度、对比度、饱和度)调整,透明度任意调节。

图像同步技术

XUNWEI™边缘融合器采用全同步数据处理,完全避免投影机各单元图像不同步造成的撕裂现象 ,在播放高速动态视频时,图像整齐、流畅。

模块化设计

XUNWEI™边缘融合器采用插卡式设计,支持VGA、CVBS、HDMI、DVI、SDI等多种高标清信号板卡,应用更灵活。


产品参数

视频输入 VGA、CVBS、HDMI/DVI、SDI(选配)
视频输出 VGA/DVI/HDMI/SDI(选配)
同步类型 RGsB,RGBS,RGBHV
融合带宽度 1×N横向:128、256、512、1024像素点可选;M×N:128像素点
输出分辨率 1920×1080@60Hz
显示单元组合 1×N横向拼接融合,M×N内的任意拼接融合
图象控制 画面叠加、漫游、跨屏、缩放
控制方式 遥控、串口(软件)
控制接口 RS-232(DB9)
波特率与协议波特率                       9600
数据位 8位
停止位 1位,无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
电 源 180 ~ 240V AC, 50/60 Hz
功耗 单路最大15W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
尺寸 4U
