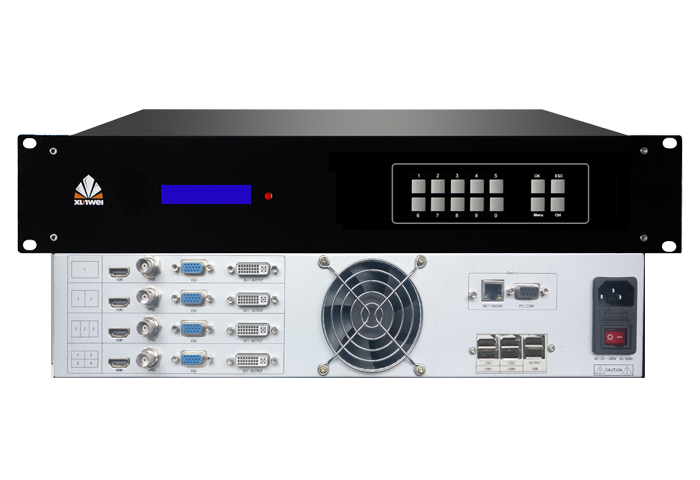

4路高清画面分割器


产品简介

XUNWEI™ 4路高清画面分割器是专用的视频处理与控制设备,主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式同时显示4路HDM画面信息;也就是将4路HDMI、VGA、CVBS信号画面,选择其中部分或全部通道画面在显示器件上分割显示,支持1080p/60Hz 的分辨率。输出支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。HDMI 输入和输出完全符合 HDCP 标准,确 保了受保护内容的正常播放,可以支持多画面显示,包括画中画窗口的位置、尺寸、大小、优先级、画画冻结等。高清画面分割器非常适合对画质要求极高的图像和视频演 示应用环境,例如控制指挥中心,视频会议,医疗设施,法 庭和会议室等。


产品特性

FPGA逻辑架构

XUNWEI™4路高清画面分割器采用FPGA纯硬件架构,无操作系统无硬盘,避免了系统死机、硬件冲突以及病毒等问题。

画面调整功能

XUNWEI™4路高清画面分割器通过软件可实现对画中画窗口的位置、尺寸、大小等进行任意调整。

1080P分辨率

XUNWEI™4路高清画面分割器采用超强图像处理芯片,轻松实现1080P分辨率图像的输入输出。

预案管理功能

XUNWEI™4路高清画面分割器提供最多16种用户自定义的输出画面模式方案,在客户端可以轻松管理预案的调用与管理。

分辨率自适应

XUNWEI™4路高清画面分割器输入分辨率自适应,并且可对输出分辨率进行调整。

多信号接口

XUNWEI™4路高清画面分割器输入支持CVBS、VGA、HDMI、USB(仅4画面支持)等多种信号。


产品参数

视频输入 4路HDMI、VGA、CVBS
视频输出 1路DVI
HDMI标准 HDMI1.3,支持HDCP协议
同步类型 RGsB,RGBS,RGBHV
输出分辨率 1920×1080@60Hz
图象控制 窗口全屏显示,多窗口显示,缩放,漫游 ,叠加
控制方式 遥控、串口(软件)
控制接口 RS-232(DB9)
波特率与协议波特率                           9600
数据位 8位
停止位 1位,无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
电 源 180 ~ 240V AC, 50/60 Hz
功耗 单路最大15W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
尺寸 标准机架式1U/2U
