HDMI数字光端机


产品简介

XUNWEI™HDMI数字光端机是由HDMI发送器(HDMI-T)和HDMI接收器(HDMI-R)组成, 通过一芯单模光纤远距离传输HDMI、Audio信号的设备。 在多媒体应用系统中,往往需要把HDMI数字视频信号、音频信号、控制信号进行远距离、无失真的并行传输。使用HDMI光端机进行传输,完全解决了此类问题,传输距离1米-120公里。光端机传输具有衰减小、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。HDMI数字光端机已经广泛应用在各大型多媒体高清显示、信息发布和新闻中心、交通诱导和信息显示系统、户外大屏显示系统、大型舞台展示和娱乐中心、电视直播、多媒体会议、军事指挥和演习等多个领域。


产品特性

数字非压缩

XUNWEI™HDMI数字光端机采用全数字、无压缩、高清传输方式,图像清晰稳定。

外部接口

XUNWEI™HDMI数字光端机除了HDMI接口外,还支持Audio音频,RS232数据,USB数据等外部接口。

高清分辨率

XUNWEI™HDMI数字光端机支持UXGA 1280*1024/,HDTV 1080p 1920*1080@60Hz分辨率的信号传输。

远距传输

XUNWEI™HDMI数字光端机支持单模0~120KM、多模0~300M的距离传输。

光电自适应

XUNWEI™HDMI数字光端机采用先进的自适应技术,使用时无需进行电气光学调节。

多种规格

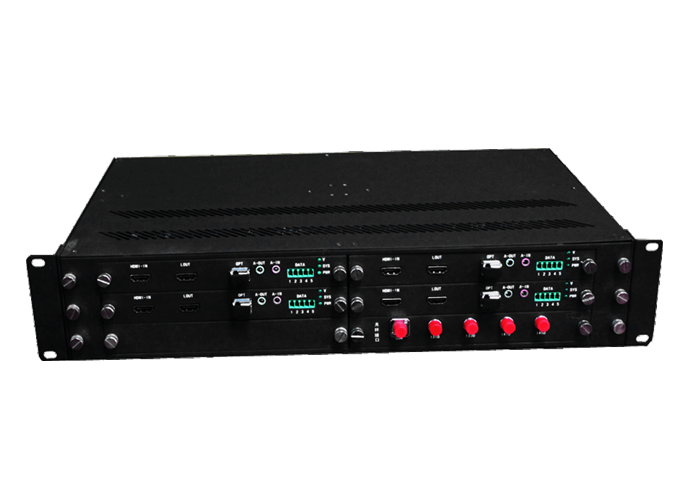

XUNWEI™HDMI数字光端机支持单路、2路、4路、多路HDMI信号传输,可提供独立式、1U机架式和4U机架式安装规格。


产品参数

接口标准 HDMI 1.4
视频接口 HDMI-A
输入带宽 4.5GHz
输入输出电平 800mV P-P
输入阻抗 75Ω
返回损耗 <-40dB@5MHz
传输类型                            单模单纤(多模可选)
传输距离 0~20Km/40Km/60Km/80Km/120Km
工作波长 1310nm -1620nm
输出光功率                          -5 ~ -10dBm
接收灵敏度 -26dBm (-30dBm for 60km)
音频接口 3.5mm
音频类型 双向立体声音频
数字采样 96K
信噪比(SNR) >75dB
音频阻抗 600Ω 非平衡
数据接口 工业标准接线端子
数据类型 RS485/RS232
支持速率 0-400Kbps
误码率 <10-9
平均无故障工作时间                                               >10万小时
产品规格

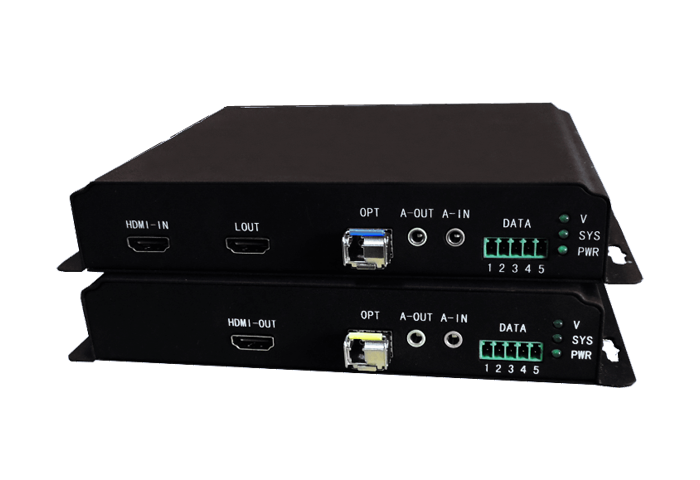

独立式:   220L×130W×33H(mm)

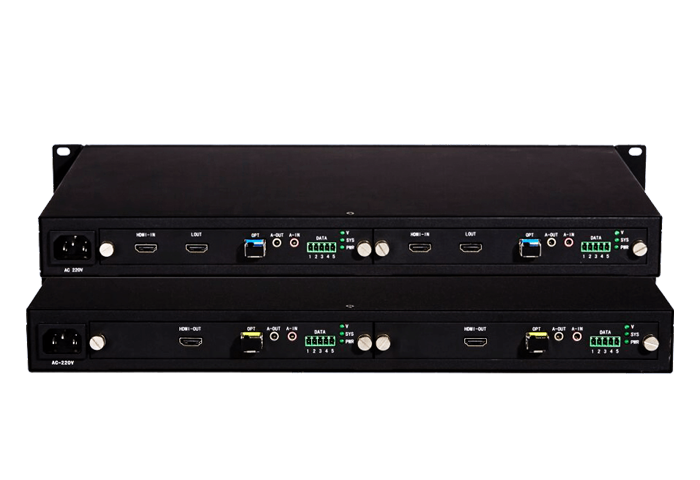

1U机架式:485L×255W×46H(mm)

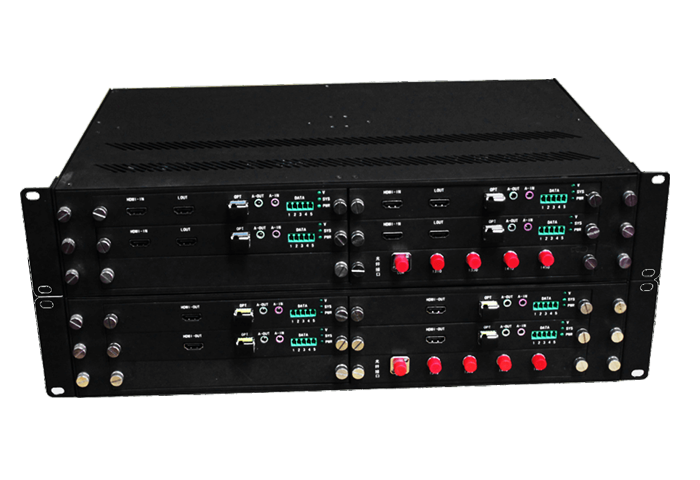

4U机架式:485L×280W×195H(mm)
