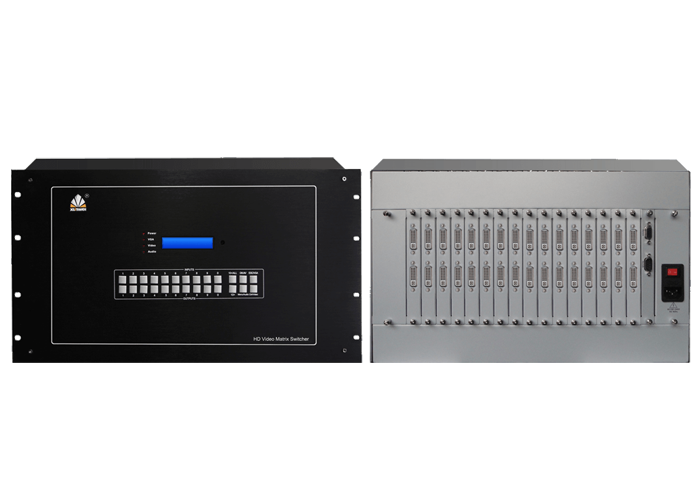

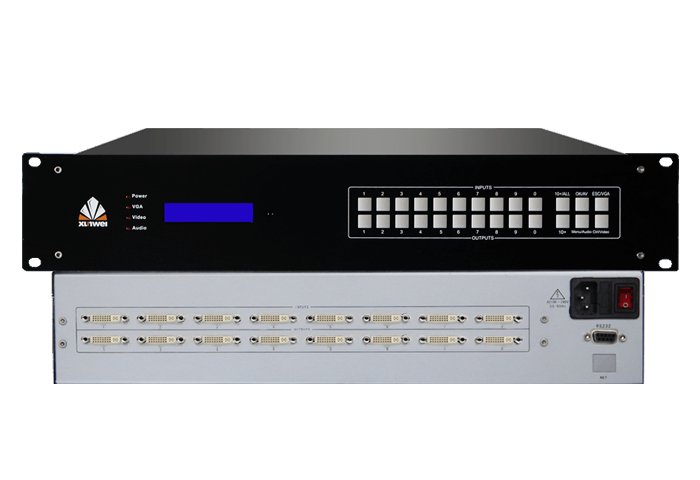

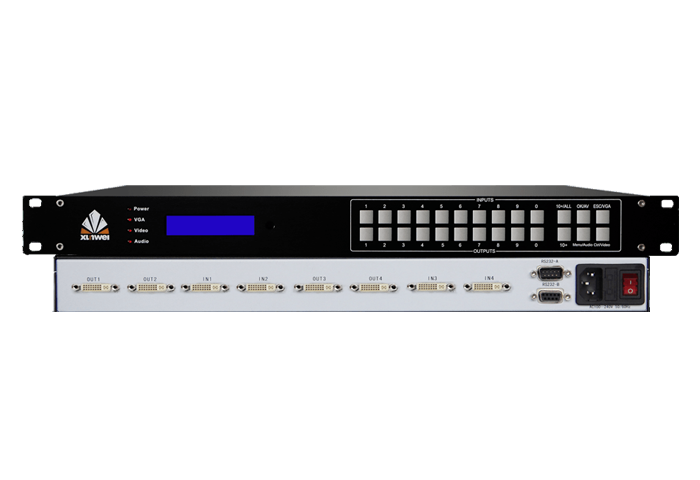

DVI矩阵切换器


产品简介

XUNWEI™ DVI矩阵切换器是讯维最新研发生产的一款多通道输入输出的高清分辨率矩阵产品,支持高清分辨率:1080P,可连接多个不同的DVI信号输入源, 多个不同的DVI接收显示设备。用户可以同一时间使用多个接收显示设备选择任意一个不同的信号输入源,多个显示设备可选择相同或不同的输出信号。DVI矩阵切换器在各类指挥中心、调度中心、分析中心、会议中心、视频会议、虚拟模拟中心、图像展示等等多信号源的AV工程得到广泛应用。


产品特性

1080P分辨率

XUNWEI™DVI矩阵切换器采用超强图像处理芯片,轻松实现1080P(1920*1080)高清分辨率。

预案管理

XUNWEI™DVI矩阵切换器提供最多32个用户自定义的输出通道配置方案,在客户端可以轻松管理预案的调用与管理。

模块化设计

XUNWEI™DVI矩阵切换器采用模块化设计,即机箱加板卡,可根据现场需求自由扩展。(部分型号)

控制灵活

XUNWEI™DVI矩阵切换器支持RS32(软件)、面板、遥控、网络(选配)等多种控制方式。

自动轮巡

XUNWEI™DVI矩阵切换器可设置轮巡通道、时间、间隔,可轻松实现信号自动切换。

音频选配

XUNWEI™DVI矩阵切换器可选配音频接口,实现音视频同步或异步控制。


产品参数

带宽(速率) 6.5GBits
亮色度干扰 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大传播延时 5ns(±1)
切换速度 ≤180ns
输出分辨率 1080P/60Hz(1920*1080)
信号类型 DVI数字信号
接口 DVI-I (仅支持数字信号)
最小电平 0.5Vp-p
最大电平 1.0Vp-p
阻抗 75Ω
回波损耗 -30db@5MHz
控制方式 面板、遥控、软件、网络
面板按键 触点
控制接口 RS-232(DB9)
波特率与协议波特率                          9600
数据位 8位
停止位 1位,无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
电 源 100VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品尺寸 1-12U
