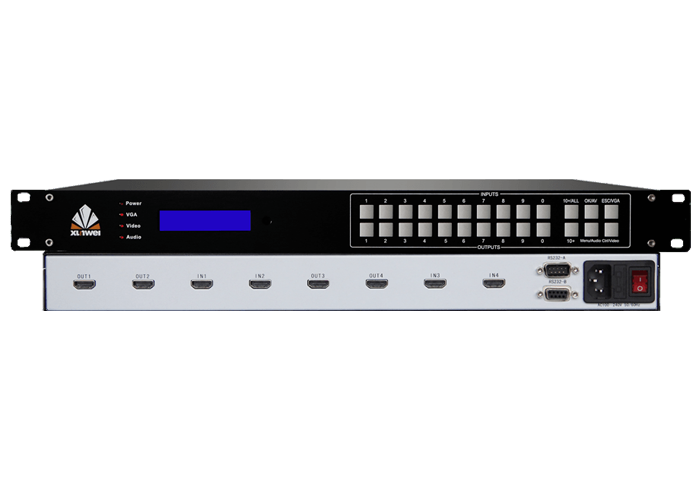

  • 4路DP矩阵切换器
  • 8路DP矩阵切换器

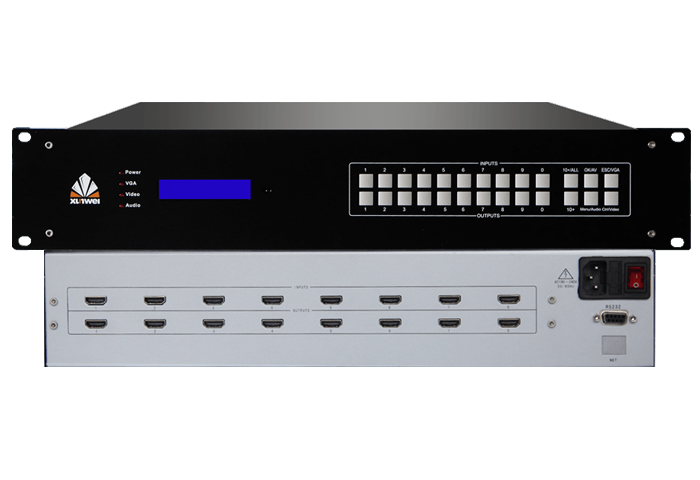

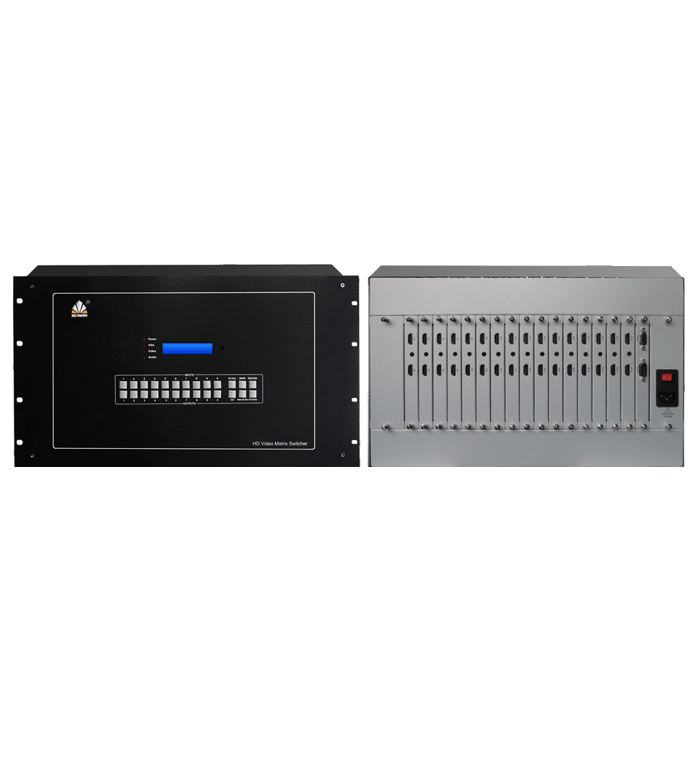

  • 16路DP矩阵切换器

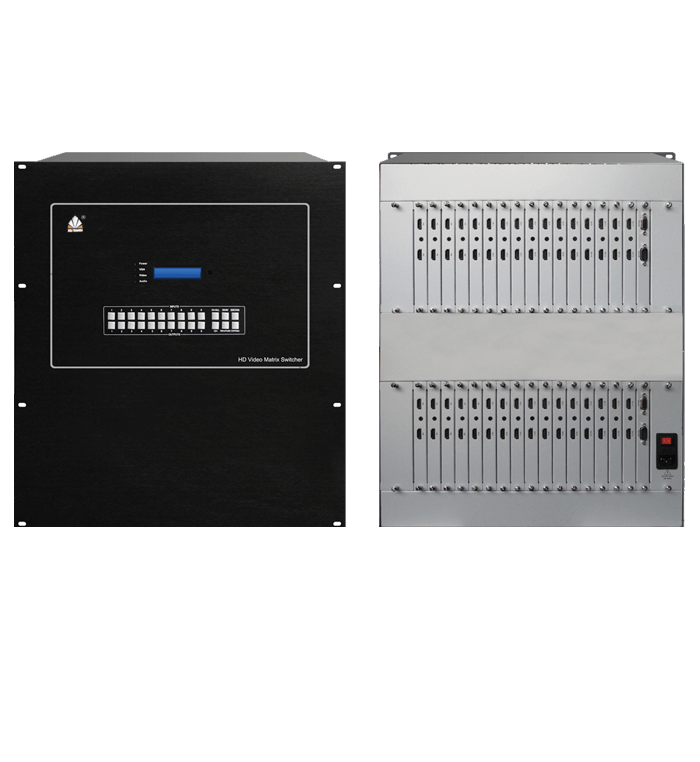

  • 32路DP矩阵切换器

DisplayPort矩阵切换器


产品简介

XUNWEI™ DisplayPort矩阵是讯维最新研发生产的一款多通道输入输出的DisplayPort 信号接口的超高清分辨率矩阵系统产品,可连接 多个不同的 DisplayPort 信号输入源,多不同的DisplayPort 接收显示设备。用户可以同一时间使用多个接收显示设备选择任意一个不同的信号输入源,多个显示设备可选择相同或不同的输出信号。讯维 DisplayPort 矩阵采用DisplayPort 1.2接口可以完全兼容1.1a版标准,只是线缆中的4路lane中的单lane速率提升至5.4 Gbps,总带宽最高可达21.6Gbps,能大大提升显示分辨率、色深、刷新率、多显能力,支持全高清120HZ 3D立体显示,除了传输速率的飞跃外,新的DisplayPort 1.2标准还支持单线缆多屏幕显示,支持两个2560 x 1600 60Hz显示器或4个1920 x 1200显示器。应用环境非常广泛,适合如商业、医疗、政府、军队和家用等领域。


产品特性

超高分辨率

XUNWEI™DisplayPort高清矩阵切换器采用超强图像处理芯片,轻松实现2560*1600超高清分辨率。

预案管理

XUNWEI™DisplayPort高清矩阵切换器提供最多32个用户自定义的输出通道配置方案,在客户端可以轻松管理预案的调用与管理。

模块化设计

XUNWEI™DisplayPort高清矩阵切换器采用模块化设计,即机箱加板卡,可根据现场需求自由扩展。(部分型号)

控制灵活

XUNWEI™DisplayPort高清矩阵切换器支持RS32(软件)、面板、遥控、网络(选配)等多种控制方式。

自动轮巡

XUNWEI™DisplayPort高清矩阵切换器可设置轮巡通道、时间、间隔,可轻松实现信号自动切换。

DisplayPort 1.2标准

XUNWEI™DisplayPort高清矩阵切换器采用DisplayPort 1.2接口,可以完全兼容1.1a版标准。


产品参数

带宽(速率) 21.6GBits
亮色度干扰 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大传播延时 5ns(±1)
切换速度 ≤180ns
输出分辨率 2560*1600
信号类型 DisplayPort超高清信号
接口 DisplayPort1.2
最小电平 0.5Vp-p
最大电平 1.0Vp-p
阻抗 75Ω
回波损耗 -30db@5MHz
控制方式 面板、遥控、软件、网络
面板按键 触点
控制接口 RS-232(DB9)
波特率与协议波特率                          9600
数据位 8位
停止位 1位,无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
电 源 100VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品尺寸 1-12U
