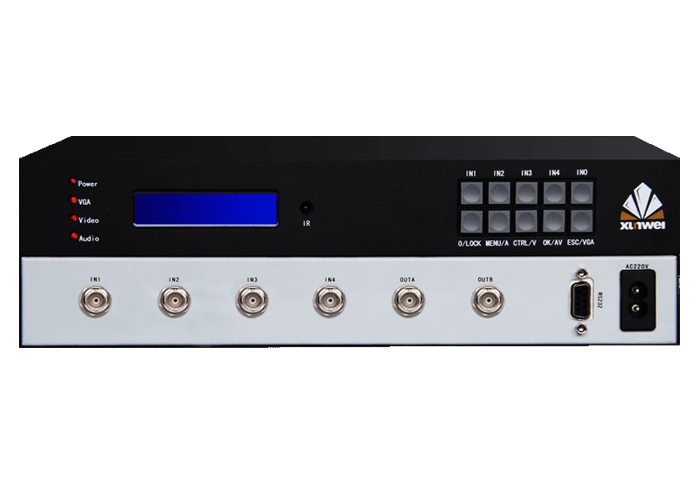

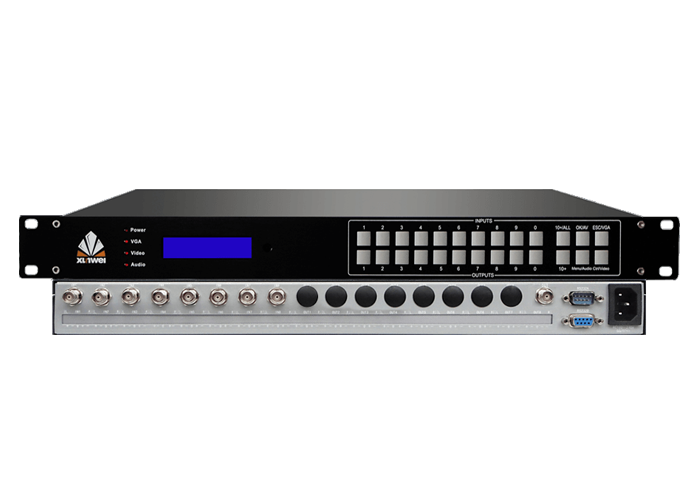

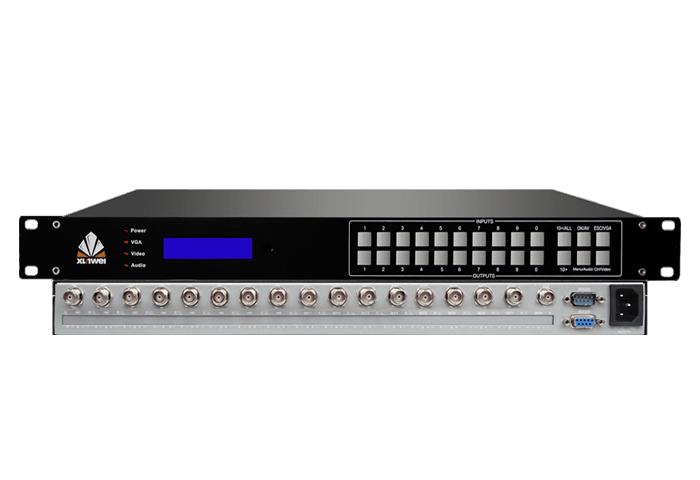

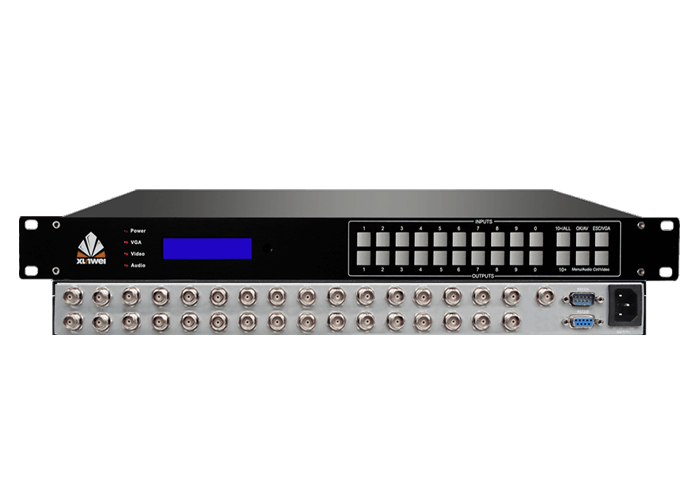

SDI切换器


产品简介

XUNWEI™SDI切换器是专为数字视频信号的显示切换而设计的高性能智能矩阵开关设备,用于将多路3G-SDI数字视频输入信号切换到一路3G-SDI视频输出通道中,兼容HD-SDI和SD-SDI信号。SDI切换器带有断电现场保护,并具备RS232控制接口,可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。SDI切换器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合。


产品特性

高清分辨率

XUNWEI™SDI切换器支持分辨率高达1920x1080P,图像清晰稳定。

自动轮巡

XUNWEI™SDI切换器自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道,轻松实现自动切换。

预案管理

XUNWEI™SD切换器提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理。

SDI兼容性

XUNWEI™SDI切换器支持3G-SDI信号传输,并且兼容HD-SDI和SD-SDI信号。

多种控制方式

XUNWEI™SDI切换器支持红外遥控、面板管理、RS232管理、网络管理(选配),使对切换器的控制变得随心所欲。

增益补偿技术

XUNWEI™SDI切换器采用高性能的图像处理及信号长矩离传输失真增益补偿技术,图像输出更加稳定可靠。


产品参数

带宽(速率) 3Gbps
通道间隔离度 >65dB
最大传播延时 5ns(±1ns)
切换速度 ≤180ns
信号输入 2/4/8/16路3G-SDI(BNC),兼容HD-SDI和SD-SDI
信号输出 1路3G-SDI
支持分辨率 1080P/60Hz
控制方式 面板、遥控、软件、网络(选配)
面板按键 触点
控制接口 RS-232(DB9)
波特率与协议波特率                           9600
数据位 8位
停止位 1位,无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
TCP/IP接口 RJ45
网络控制协议 UDP;TCP/IP
电 源 100VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
尺寸 桌面式/1-4U机架式
