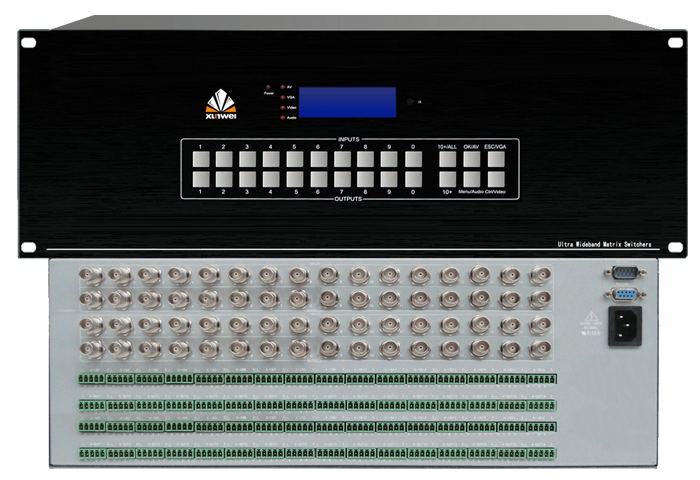

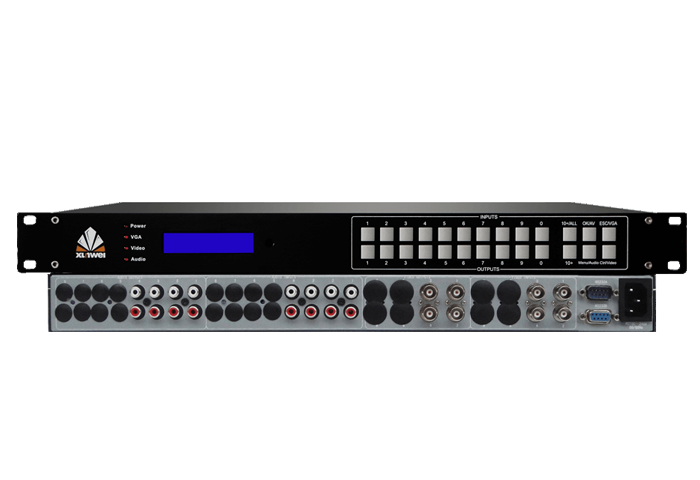

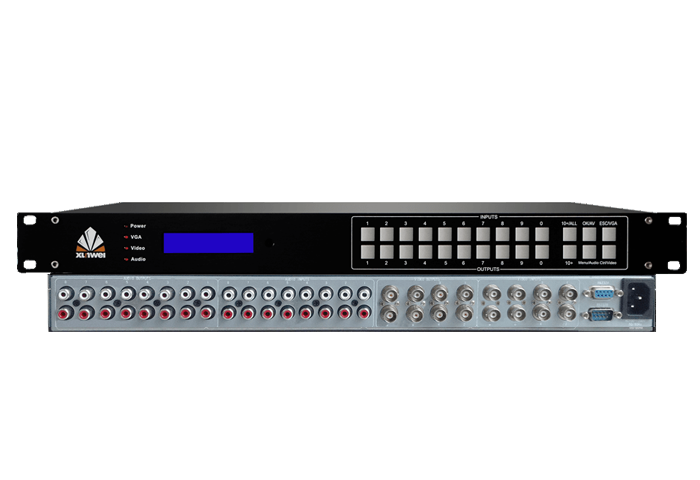

AV音视频矩阵切换器

  • 4路音视频矩阵切换器
  • 8路音视频矩阵切换器
  • 16路音视频矩阵切换器
  • 32路音视频矩阵切换器

AV音视频矩阵切换器


产品简介


XUNWEI™ AV音视频矩阵是讯维研发生产的多通道输入输出音频视频矩阵系统产品,用于将多个视频信号与立体声音频信号切换到输出通道中的任一输出通道。AV矩阵切换器系列专为适应复合视频和立体声音频切换系统的要求,具有RS-232通讯接口和,方便与电脑、遥控系统或各种远端控制设备连接应用。讯维AV矩阵切换器广泛的应用于会议中心和会议厅的视频和音频路由的要求,指挥和控制中心,大学的教学楼,家庭影院和大型住宅系统,商业娱乐系统,以及其他许多高层次的场所。



产品特性


PAL/NTSC制式

XUNWEI™AV音视频矩阵切换器支持PAL/NTSC制式标准的复合视频信号,制式自适应。

预案管理

XUNWEI™AV音视频矩阵切换器提供最多32个用户自定义的输出通道配置方案,在客户端可以轻松管理预案的调用与管理。

控制灵活

XUNWEI™AV音视频矩阵切换器支持RS32(软件)、面板、遥控多种控制方式。

自动轮巡

XUNWEI™AV音视频矩阵切换器可设置轮巡通道、时间、间隔,可轻松实现信号自动切换。

音视频分控

XUNWEI™AV音视频矩阵切换器可实现音视频同步或异步控制。


产品参数


带宽(速率) 150MHz
亮色度干扰 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大传播延时 5ns(±1)
切换速度 ≤180ns
视频制式 PAL/NTSC制式自适应
信号类型 复合视频信号,立体声音频信号
接口 视频:BNC/RCA 音频:RCA/凤凰端子
最小电平 0.5Vp-p
最大电平 1.0Vp-p
视频阻抗 75Ω
音频频率响应 20-20KHz
控制方式 面板、遥控、软件
面板按键 触点
控制接口 RS-232(DB9)
波特率与协议波特率                     9600
数据位 8位
停止位 1位,无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
电 源 100VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品尺寸 1-12U
