LED视频处理器


产品简介

XUNWEI™ LED视频处理器是讯维最新研发的多路视频和图像输入的无缝切换视音频图像处理器,可接受各种视频信号,包括VGA计算机视频、HDMI、DVI、SDI的和高标清视频。它将自动输入格式识别、先进的图像解析度转换技术和同步拼接处理技术,无缝的结合在一起,可满足高质量、视音频同步的演示需求。LED视频处理器采用先进的底板交换技术,区别于传统的总线架构,保证信号的传输和交换通过多条链路进行,避免了总线技术传输受限、死机、速度慢、不实用等诸多瓶颈,信号的处理速度与通道数量的多少无关,确保大规模图像信息的接入,即使再多的信号源,也不会影响系统的正常使用。


产品特性

4K超高清分辨率

XUNWEI™LED视频处理器支持多个超高清DVI双链接输入接口,其单口支持高达4088x4088的分辨率(高端型号),可轻松实现多个屏幕上的超高清信号显示,极大丰富和完善了单系统画面的显示内容。

纯硬件架构

XUNWEI™LED视频处理器采用纯硬件架构,系统的核心为大规模的FPGA阵列,其内部无任何CPU和操作系统,安全稳定。

信号无缝切换

XUNWEI™LED处理器采用先进的图像处理芯片,切换无停顿及黑场出现,免除场景切换速度慢、蓝屏等多种不利因素,方便现场的操作和使用。

窗口显示调整

XUNWEI™LED视频处理器支持输出通道图像窗口任意摆放显示,接入处理器的多种视频信号可根据需求在显示端进行任意位置、任意大小比例、任意叠加等多种显示功能,也可将接入系统的信号源在单屏及组合屏幕上显示,方便对窗口摆放显示要求较高的环境,满足多种图像显示功能,方便用户使用。

多种切换效果

XUNWEI™LED视频处理器支持任意两输入信号间预切换、无缝切换、淡入淡出、右拉幕、下拉幕、中间到四周、中间到左右、中间到上下、左上到右下切换。

丰富的接口

XUNWEI™LED视频处理器能够提供丰富的输入输出接口,可根据用户的具体需求进行相应的配置,支持VGA、DVI、HDMI、Video、SDI等信号输入输出,满足用户对多种信号接口的需求。


产品参数

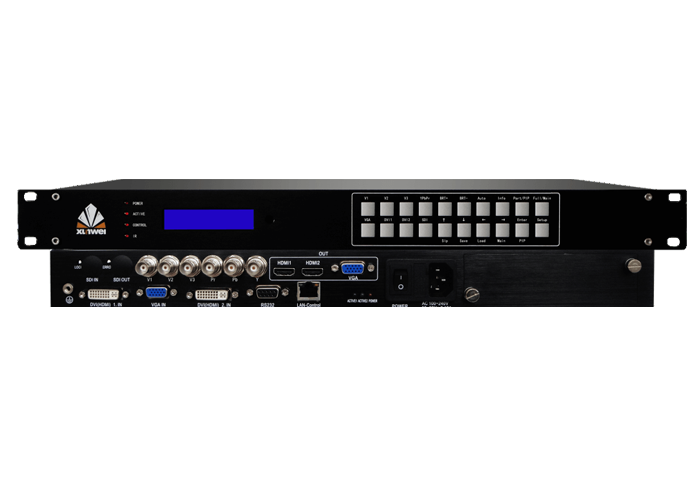

产品型号 XW-LED500
信号输入 1×HDMI,1×DVI,1×VGA(RGBHV),2×复合视频
输入接口 VGA:15pin D_Sub(雌),DVI:24+1 DVI_D,复合视频: BNC×2
视频制式 PAL/NTSC
复合视频幅度阻抗                         1V(p_p)/ 75Ω
VGA格式 PC(VESA),≤1920x1200@60HZ
VGA幅度阻抗 R、G、B = 0.7 V(p_p)/ 75Ω
DVI 格式 SD/HD(EIA-861B),≤1920x1080P @60HZ;PC(VESA),≤1920x1200 @60HZ
HDMI格式(HDCP) SD/HD(EIA-861B),≤1920x1080P @60HZ;PC(VESA),≤1920x1200 @60HZ
信号输出    2×DVI
输出接口 DVI OUT1:24+1 DVI_D,DVI OUT2:24+1 DVI_D
输出分辨率 1024×768,1920×1080,2304×1152,1280×720,1920×1200,1280×1024,1440×900,1600×1200,2048×1152等
控制方式 面板按键
电源 100-240VAC@50/60Hz
环境温度 5-40 ℃
环境湿度 15-85%
产品规格 440 mm 宽 x 250cm 深 x 50mm 高(不带耳朵), 506 mm 宽 x 250cm 深x 50mm 高(带耳朵)

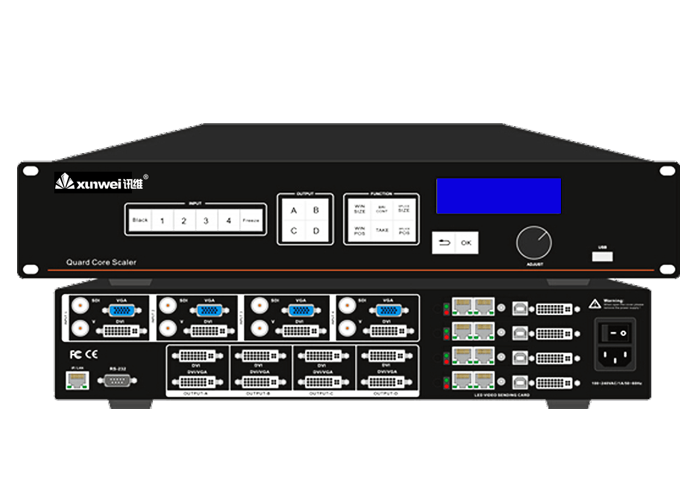

产品型号 XW-LED1200
信号输入 4×DVI,4×VGA(RGBHV),4×复合视频,1×3G-SDI(选配)
输入接口 VGA:15pin D_Sub(雌),DVI:24+1 DVI_D,复合视频: BNC×2
DVI规格 DVI1.0,HDMI1.3向下兼容
DVI输入分辨率 VESA标准,PC to 1920x1200,HD to 1080p
VGA规格 R、 G、 B、 Hsync、 Vsync:0 to1Vpp±3dB  (0.7V Video+0.3v Sync )
VGA输入分辨率 VESA标准,PC to 1920x1200
视频规格 PAL/NTSC  1Vpp±3db  (0.7V Video+0.3v Sync ) 75 ohm
视频输入分辨率 480i,576i
SDI规格 SD-SDI,HD-SDI,3G-SDI
SDI输入分辨率 1080p ,720p ,1080i ,1035i,625/525 line
信号输出 8×DVI,4×VGA(RGBHV)
输出接口 DVI_I
输出分辨率
640×480,800×600,1024×768,1280×1024,1366×768,1440×900,1600×1200,1920×1080,1920×1200,2048×1152
电源 100VAC – 240VAC 50/60Hz
最大功率 100W
工作温度 0°C~45°C
产品尺寸 440mm(宽)x300mm(深)x88mm(高)
