电视监控系统设计

  • 2017-12-13 14:26 /
  • 作者:讯维

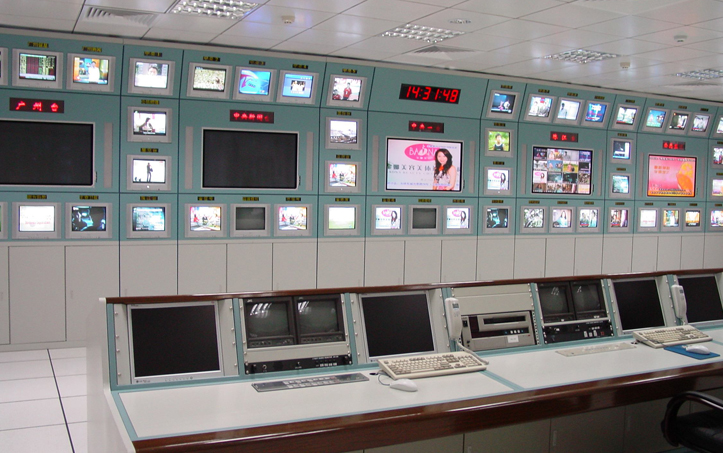

当前电视监控系统的结构可以分为模拟系统、数字系统以及模拟与数字混合系统,设计时要注意以下内容:

(1)电视监视系统的工程设计与施工中,贯彻执行国家的技术经济政策,做到技术先进、经济合理安全适用、确保质量。

(2)电视监视系统的工程设计应在满足使用功冒和可靠运行的前提下,努力降低工程造价,并便于岗工、维护及操作。

(3)电视监视系统的工程设计,除应执行规定外,应符合国家现行有关标准、规范的规定。

(4)系统宜由摄像、传输、显示及控制等四个要部分组成,当需要记录监视目标的图像时,应设笁录像装置,在监视目标的同时,当需要监听声音时可配置声音传输、监听和记录系统。

(5)电视监视电视系统的制式宜与通用的电视制式相一致。


(6)系统的设备、部件、材料的选择应符合下列要求:

1)应采用符合现行的国家和行业有关技术标准的定型产品,进口产品至少应有商检合格证书。

2)系统中各种配套设备的性能及技术要求应协调一致。

(7)电视监控系统宜采用黑白电视系统,在对监视目标有彩色要求时,可采用彩色电视系统。

(8)电视监视宜采用黑白电视系统,当需要观察色彩信息时,可采用彩色电视系统。

(9)电视监控系统系统设施的工作环境温度应符合下列要求:

寒冷地区室外工作的设施为一40~35℃。

其他地区室外工作的设施为一10~55℃。

室内工作的设施为一5~40℃。

(10)电视监控系统的设备、部件、材料的选择应符合下列规定:

1)应采用符合现行的国家和行业有关标准的定型产品。

2)系统采用设备和部件的视频输人和输出阻抗及电缆的特性阻抗均应为75口,音频设备的输人、输出阻抗应为高阻抗或6000。

3)系统选用的各种配套设备的性能及技术要求应协调一致。

(11)电视监控系统的图像质量可按五级损伤制评定,图像质量不应低于4分。

1)图像质量可按五级损伤制评定,图像质量不应低于4分。

2)相对应4分图像质量的信噪比应符合规定。

3)图像水平清晰度黑白电视系统不应低于400线,彩色电视系统不应低于270线。

4)图像画面的灰度不应低于8级。

5)系统的各路视频信号,在监视器输人端的电平值应为1V士3DBVBS。

6)系统各部分信噪比指标分配符合规定。

7)系统在低照度使用时,监视画面应达到可用图像,其系统信噪比不得低于25dB。

(12)系统的设计方案应根据下列因素确定:

1)根据系统的技术和功能要求,确定系统组成及设备配置。

2)根据建筑平面或实地勘察,确定摄像机和其他设备的设置地点。

3)根据监视目标和环境的条件,确定摄像机类型及防护措施。

4)根据摄像机分布及环境条件,确定传输电(光)缆的线路路由。

(13)在监视区域内,灯光照度应符合摄像系统的要求。

(14)整个监控系统的技术指标应满足下列要求:

在摄像机的标准照度情况下

1)视频信号输出幅度=(1士0.3)Vp-p。

2)黑白电视水平清晰度≥350TVL(电视线)。

3)彩色电视水平清晰度≥270TVL。

4)灰度加8级。

5)信噪比加38dB。

(15)在摄像系统正常工作的条件下,监控系统的图像质量不应低于下述中的4级要求:

5级:不察觉;

4级:可察觉,但不令人讨厌;

3级:有明显察觉,令人感到讨厌;

2级:较严重,令人相当讨厌;

1级:极严重,不能观看。
